Hallo Forum,

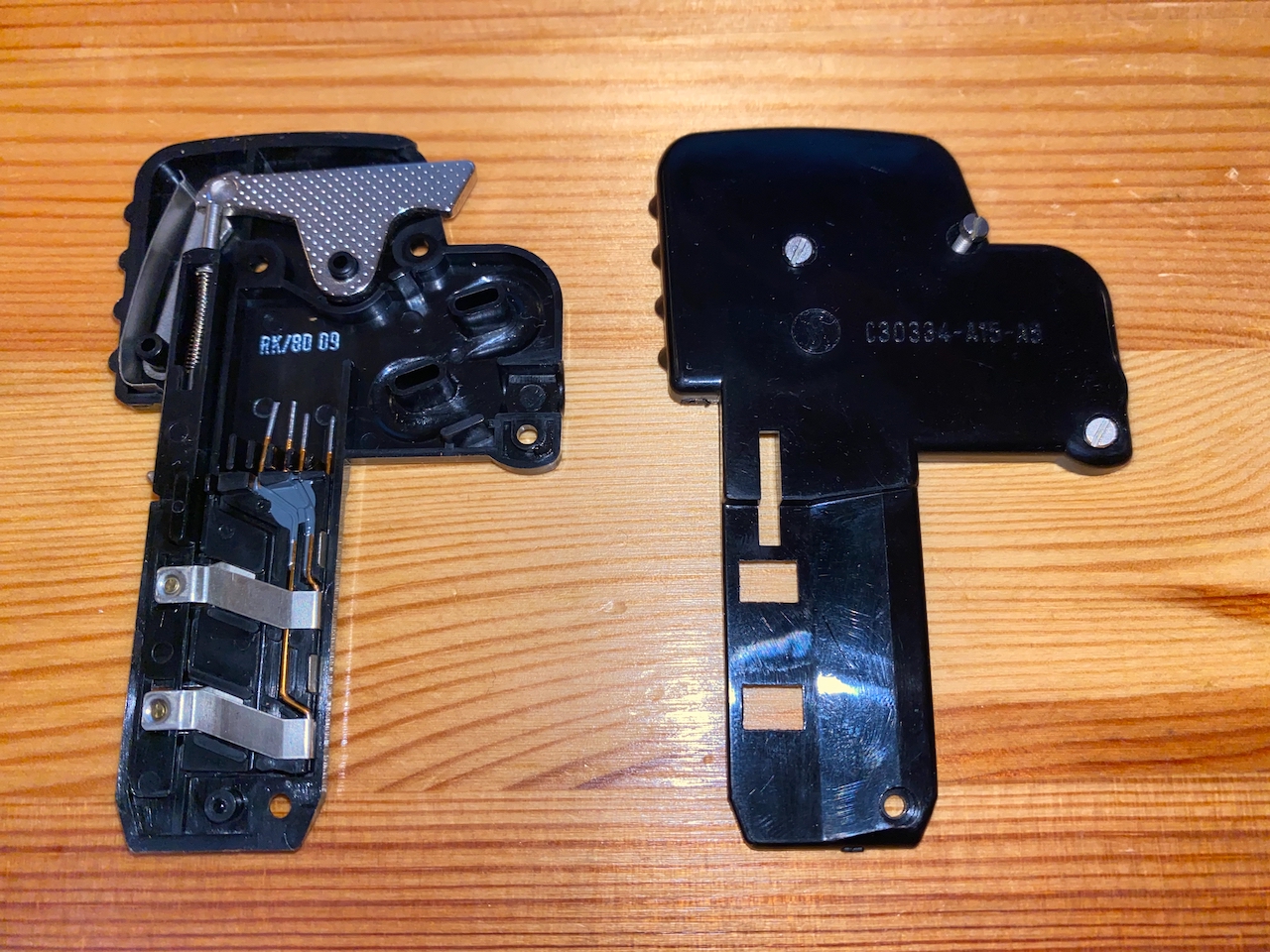

ich würde gerne Euer älteres technisches Fachwissen "anzapfen" mit der Frage, um was es sich bei diesem Gegenstand (zu sehen aufgeschraubt mit beiden Kunststoffseiten; ca. 8x5cm in den Maßen, Dicke 5mm) handelt.
Es ist ein Kellerfund (mehrere dieser Teile) bei einem ehemaligen Elektriker, der nicht mehr auskunftsfähig ist. Ich selbst vermute eine Art Bau- Schaltteil zu einer elektrischen Anlage, ggf. Telefonanlage aus den 70/80ern. Auf dem Teil selbst finden sich das Logo von Siemens & Halske und die Bezeichnungen Fg.stv.15i sowie C30334-a15-a9. An einer der Schmalseiten ist ein Loch, in der Größe etwa für einen Chinch-Stecker. Dieser würde allerdings nicht die erkennbaren Kontakte treffen. Ich vermute, dass auf die Kontakte noch ein Stecker muss und das Kabel dann rausgeführt wird.
Die Bildersuche und KI-Modelle sind überwiegend bei Schalter für Autoteile wie etwa Türverriegelung oder Kofferraum sowie Baugruppen-Verriegelungsmechanismus einer Vermittlungsanlage, ohne dies näher zu spezifizieren.
Aber einen konkreten Treffer mit genauer Bezeichnung habe ich noch nicht.

Könnt ihr damit was anfangen?
Grüße Wolle

Kommentare

Aulicus20.02.26 12:29

evtl ein Codierschlüssel für eine Telefonanlage oder sowas

photoproject20.02.26 12:36

Ich tippe auf einen Laderegler für KFZ-Lichtmaschinen aus den 80er/90er Jahren.
C30334-A15-A9 deutet auf eine Hersteller-Teilenummer.

photoproject20.02.26 13:19

photoproject

Ich tippe auf einen Laderegler für KFZ-Lichtmaschinen aus den 80er/90er Jahren.
C30334-A15-A9 deutet auf eine Hersteller-Teilenummer.

Ich korrigiere mich: das kann kein KFZ-Laderegler sein, da nicht gedichtet.

cube4you20.02.26 15:01

Interessant wäre ja noch, die beiden Teile mal von der jeweils anderen Seite zu sehen...

WollesMac20.02.26 15:09

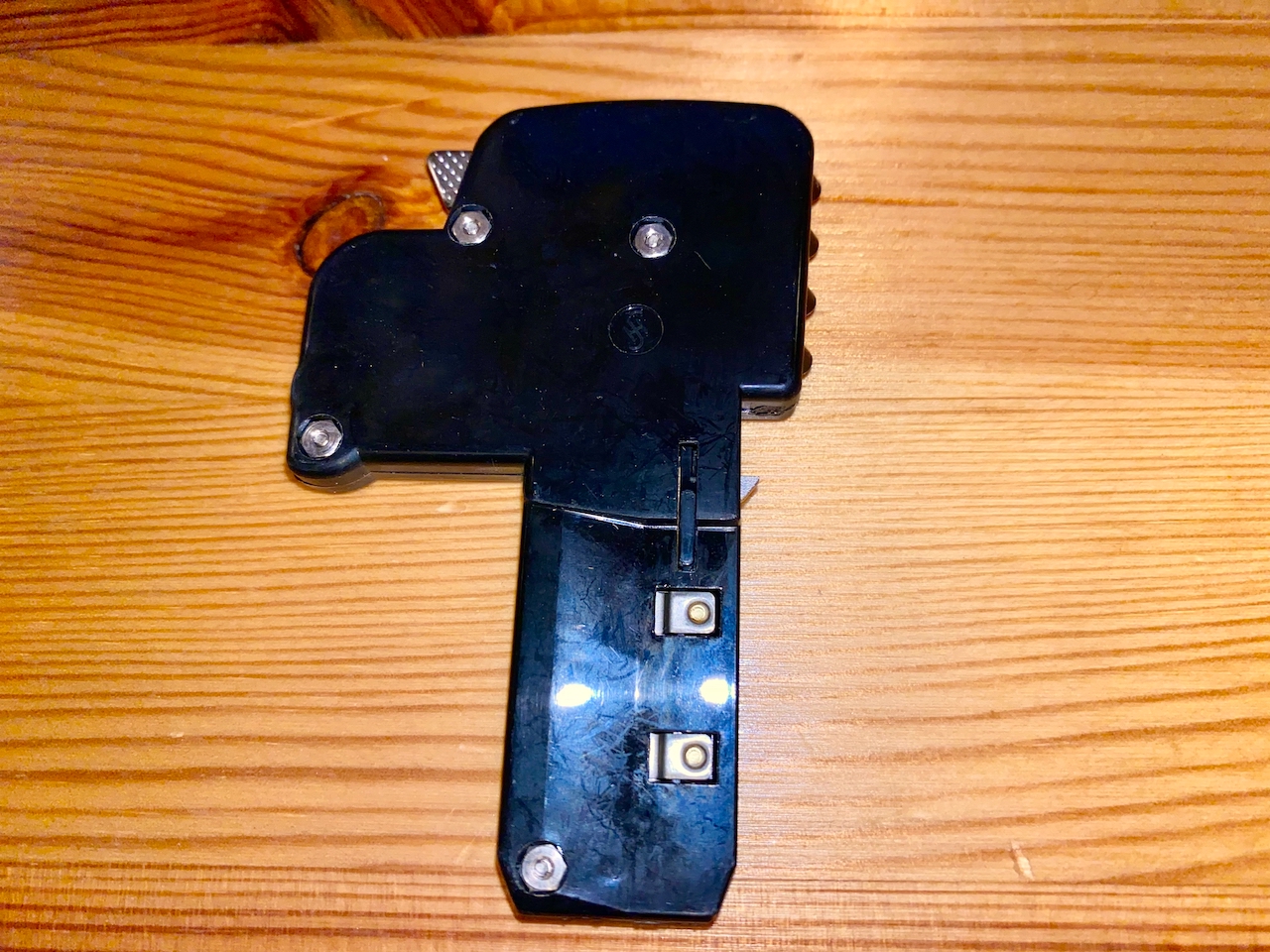

hier im zusammengebauten Zustand -

von der anderen Seite

WollesMac20.02.26 15:17

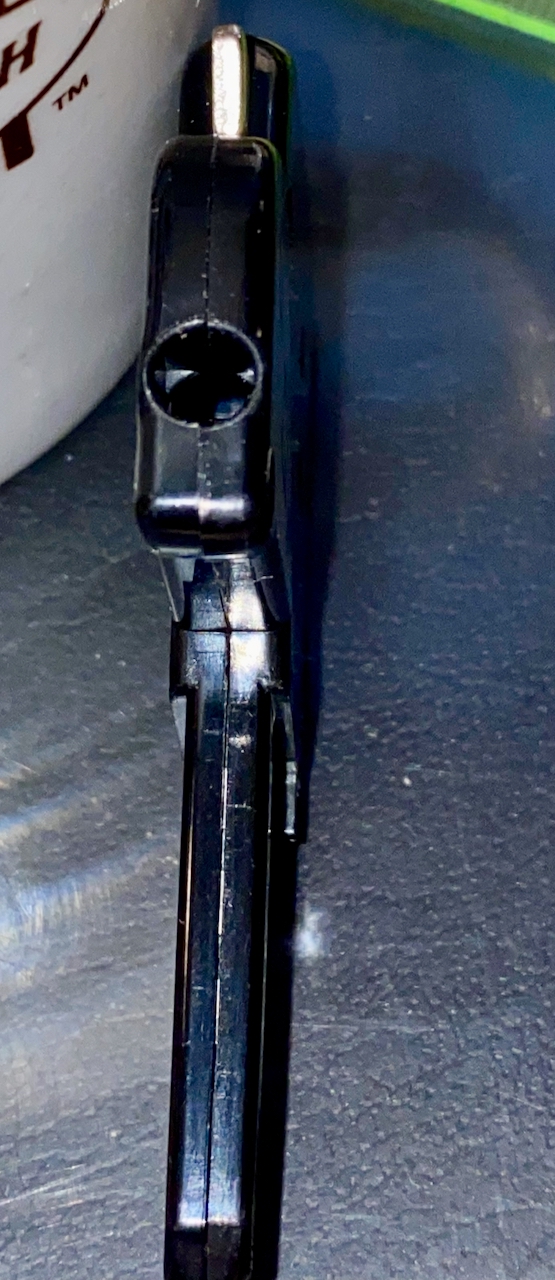

und hier noch die Schmalseite mit dem erwähnten Loch - lt. KI eine Walter PPK, nur das Kaliber schwankt bei den Antworten

Mad Doc20.02.26 15:19

Die Google KI spuckt folgendes dazu aus:
Basierend auf der Kennzeichnung und visuellen Übereinstimmungen handelt es sich bei diesem Gegenstand höchstwahrscheinlich um ein internes Bauteil einer Mechatronik-Einheit, wie sie in Automatikgetrieben oder komplexen Schaltsystemen verwendet wird. Hier sind die Details zu den Markierungen auf dem Objekt:

- Teilenummer: Die aufgeprägte Nummer C30334-A15-A3 (oder A9) ist ein spezifischer Identifikator für Gehäuse- oder Trägerkomponenten in elektronischen Steuereinheiten.
- Zusätzliche Kennung: Die Markierung RK/80 09 weist auf eine Produktionscharge oder eine spezifische interne Typenbezeichnung hin.
- Funktion: Die sichtbaren Metallkontakte und Federbahnen auf der linken Seite des Bildes dienen der Signalübertragung oder als Kontaktplatte innerhalb eines größeren Moduls, beispielsweise für ein Getriebesteuergerät.

Vergleichbare Komponenten finden sich häufig in Reparatursätzen für Mechatroniken von Fahrzeugherstellern wie Mercedes-Benz oder im Bereich der Haushaltsgeräte-Elektronik.

Diese Nachricht wurde umweltfreundlich aus wiederverwerteten Buchstaben und Wörtern weggeworfener eMails geschrieben. Sie ist daher voll digital abbaubar.

sonorman20.02.26 15:34

Ein alter Abisolierer für Kabel?

WollesMac20.02.26 15:59

Zunächst vielen Dank für die bisherigen Antworten. Ein Abisolierer ist es aus meiner Sicht nicht. Codierschlüssel aus den 70/80ern finde ich einen guten Gedanken, da füttere ich Google nochmal mit.
Diese längliche "Nase" wird sicherlich in irgendein Gerät reingesteckt und "macht" irgendwas mit den beiden Kontakten, die auf beiden Seiten dieser "Nase" sind. Ich stelle mir da so eine Art alte Relaisfunktion vor. Für was auch immer.

Phil Philipp20.02.26 16:04

Eine Art Schnurschalter, schätze ich.
Wenn man man auf das oberen herausstehend Metalldreieck-Dings drückt, wird die in der dünnen Spiralfeder befindliche Metallstange nach unten gedrückt und schliesst einen Kontakt. Gleichzeitig rastet oben die gebogene Metallstreifen-Feder in die Kerbe der Metallwippe ein.
Zum lösen muss man dann auf das ganz kleine Metalldings drücken, was man auf dem zweiten Foto ganz klein aus dem unteren Teil rausstehen sieht.

cooles Wochenendrätsel

sonorman20.02.26 16:10

YPS Zauber-Gimmick mit Geheimagentenfach!

WollesMac20.02.26 16:17

🤣 ne, dafür habe ich im Keller zu viele gefunden

Dunnikin20.02.26 16:24

Siemens & Halske? Das Teil muß sehr alt sein. Es konnte sowas wie ein temporärer Trenner für Leitungen oder sowas in der Art eines temporären Schalters sein. Vermutlich fehlt da irgendwas, was an die "Mündung" gehört.

konnektor20.02.26 16:48

Meine erste Frage wäre warum es für die beiden Kontakte auch ein Fenster nach außen gibt? Kann man da was anklemmen?

WollesMac20.02.26 16:56

Dies beiden Kontakte sind jeweils auf beiden Seiten. Kurz darüber ist so eine Art kleiner Schwarzer Schieber, der nach oben gedrückt wird, wenn man diese „Nase“ (so nenne ich das mal) irgendwo reinschieben würde. Und dabei werden diese Metallkontakte leicht nach außen gedrückt. Wohl um sicher elektrischen Kontakt herzustellen. Anklemmen kann man da nichts, soweit ich das verstehe.

Ich habe bei der weiteren Suche noch den Begriff „Betätigungsschlüssel“ gefunden, komme damit aber auch nicht weiter. Der Begriff wird aber mit Siemens Telefonanlagen in Verbindung gebracht. Die Abkürzung Fg. würde dazu passen, etwa Fernsprechgerät o.ä.

Oceanbeat20.02.26 19:37

Ein Codierer für die Enigma....?

Wenn das Universum expandiert, werden wir dann alle dicker...?

Holly20.02.26 21:54

Das Ding ist schlichtweg ein Stecker. Der untere Teil wird eingesteckt und verriegelt über die metallische Nase. Über den Kunststoffschieber an der Seite wird der Verriegelungsmechanismus "aktiviert" beim einstecken. Oben ist die Zugentlastung für das Kabel zu sehen. Die Enden der Drähte werden an die vier Pins angelötet. Die Kontakte sind nach außen geführt. Jeweils zwei an jeder Seite. Der Stecker lässt sich nur herausziehen, wenn er oben am Hebel entriegelt wird.

Was die Anwendung für diese Art Stecker ist kann ich nicht sagen. Aber irgendwas aus dem Bereich Schwachstrom, Telekommunikation etc.

Ich glaube das ist irgendwas nicht genormtes bzw. proprietäres.

TMS20.02.26 23:00

KI sagt:

Copilot

Ich kann dir ziemlich genau sagen, was es ist – denn genau dieses Bauteil wurde bereits einmal online identifiziert.
Die Informationen stammen aus einer Diskussion, in der genau dieselbe Beschriftung („Siemens & Halske – Fg.stv.15i – C30334‑a15‑a9“) untersucht wurde.
🔎 Was bedeutet „Siemens & Halske Fg.stv.15i C30334‑a15‑a9“?
✅ Es handelt sich um ein Bauteil aus einer alten Siemens‑&‑Halske‑Telefonanlage.
Genauer:
Fg.stv.15i ist ein interner Siemens‑Typcode für ein Fernsprechgerät‑/Telefonanlagen‑Modul.
Fg. = Fernsprechgerät (Telefontechnik)
stv. = vermutlich Steuerverbindung / Steuerverstärker / Stellverstärker (Siemens‑interne Kürzel)
15i = Varianten‑ oder Serienkennzeichnung
C30334‑a15‑a9 = Siemens‑interne Fertigungs‑ bzw. Schaltungsnummer
Das Bauteil stammt aus der Zeit 1970er–1980er, als Siemens & Halske noch modulare Telefonanlagen für Firmen und Behörden baute.

Peter Eckel21.02.26 10:12

Ich denke, Holly hat absolut recht (und die KI erzählt erwartungsgemäß viel Bullshit).

Auf der rechten Seite des linken Elements ist eine Zugentlastung zu erkennen, hier wurde ein Kabel eingeführt. Es folgen vier Lötanschlüsse, zwei für die Kontakte auf der einen, zwei für die auf der (im Bild nicht sichtbaren) anderen Seite. Die ganze Geschichte kann man, wenn sie zusammengeschraubt ist, richtungssicher (weil asymmetrisch) in eine entsprechende Buchse einschieben und die Klinke auf der rechten Seite des links abgebildeten Teils verriegelt die Steckverbindung dann, mit dem Entriegelungsmechanismus links kann sie dann wieder freigegeben und gezogen werden.

Nachtrag: Das ganze ist offenbar für Kleinspannung ausgelegt, und auch Vierdrahtausführung läßt auf irgendetwas im Telefonanlagenbereich schließen.

Ceterum censeo librum facierum esse delendum.

WollesMac21.02.26 10:54

Ja, die KI füttert sich vermutlich grade selbst. Diese eine von Copilot genannte Anfrage wird vlt. sogar von mir stammen - oder aktueller von Euch hier aus dem Forum. Google Bildersuche hat praktisch sofort gestern diese Forumsseite mit Bild in meinen weiteren Suche ganz oben angezeigt.
Irgendein Stecker in der Thematik Telefon rund um die 70er ist wohl sicher. Ich suche weiter nach der konkreten Bezeichnung und Sinn und Zweck und nach dem Teil wo dieser Stecker reinkommt. (Einfach, weil es mir grade Spaß macht)

Vielen Dank für die Mithilfe und ggf. weitere Tipps.

frankh21.02.26 14:34

Mad Doc

Ist dir das nicht peinlich, sowas zu posten?

frankh21.02.26 14:36

Holly

Menschliche Intelligenz Danke!

X-Jo21.02.26 19:09

Wenn nicht mal die KI weiß, um was es sich hier handelt, kann es ja offensichtlich nur außerirdischen Ursprungs sein.

Wäre es prähistorisch, würde es sich selbstverständlich um einen Kultgegenstand handeln.

konnektor21.02.26 19:37

WollesMac

Irgendein Stecker in der Thematik Telefon rund um die 70er ist wohl sicher.

Die Firmierung Siemens & Halske hat bereits Ende der 60er aufgehört zu existieren und was den Bereich Telefon betrifft schon viel früher, zumindest nach dem was ich gefunden habe.

WollesMac22.02.26 09:36

Ja, da hast du durchaus recht. Das eingeprägte Logo könnte auch auf 50er und früher hindeuten. Auch der schwarze Kunststoff würde für mich in frühere Zeiten passen. Andererseits scheint mir die eingeprägte Seriennummer auf der Außenseite sowie innen die farbige Buchstaben/Zahlenkombination nicht in die frühe Zeit zu passen.
Mal schauen, ich werde mal Siemens direkt anmailen.

Phil Philipp22.02.26 15:35

WollesMac

Ja, die KI füttert sich vermutlich grade selbst..... Google Bildersuche hat praktisch sofort ....

haha, das ist mir auch aufgefallen - krass wie schnell das geht. Eine Stunde oder so... und schon wird unser gemeinsames engagiertes Herumraten von der KI als Fakt wiedergekäut.

Aber wirklich schön zu sehen, wie gemeinsames Nachdenken schrittweise zur Lösung führt. Das macht mir grad gute Laune.

konnektor23.02.26 13:17

WollesMac

Mal schauen, ich werde mal Siemens direkt anmailen.

Ich drücke Dir die Daumen. Ich hab vor nicht all zu langer Zeit eine Firma angeschrieben, weil ich nach dem Hersteller eines Küchenutensils aus den 60ern gesucht habe. Kam leider keine Antwort.
Ich bin immer wieder erstaunt wie wenige Informationen es aus der Zeit vor dem Internet in durchsuchbare Datenbestände geschafft haben.

ilig23.02.26 18:18

konnektor

Die Firmierung Siemens & Halske hat bereits Ende der 60er aufgehört zu existieren und was den Bereich Telefon betrifft schon viel früher, zumindest nach dem was ich gefunden habe.

Bist Du da sicher? Ich habe Mitte 2007 ein Siemens Gigaset C455IP erworben. Das funktioniert heute noch. Dass die Firmierung Siemens & Halske bereits Ende der 60er aufgehört zu existieren leuchtet mir noch ein. Aber das Siemens die Telefonsparte schon viel früher aufgelöst hat, das scheint mir eher unwahrscheinlich.

…zumindest nach dem was ich gefunden habe.

Was hast Du den gefunden? Würde vielleicht nicht nur mich interessieren.

cube4you23.02.26 18:23

Frag vielleicht mal hier nach: https://www.sig-telefon.de/

rosi23.02.26 19:03

Das auf dem Foto ist das Innenleben eines Gabelumschalters (Hook Switch) eines älteren Siemens-Telefons (wahrscheinlich aus der Euroset- oder einer frühen Gigaset-Serie).

Hier sind die Details dazu:

Funktion: Dieses Bauteil registriert mechanisch, ob der Telefonhörer aufgelegt ist oder abgehoben wurde. Wenn du den Hörer abnimmst, drückt eine Feder den Hebel nach oben, die Kontakte schließen/öffnen sich, und die Leitung wird freigeschaltet.

Identifizierung: Die Teilenummer auf der rechten Gehäusehälfte (C30334-A15-A6) sowie das Logo (das stilisierte S in einem Kreis) sind typisch für Siemens-Bauteile aus dem Bereich der Telekommunikation.

Bestandteile:

Silberne Metallplatte: Dient oft als mechanische Verstärkung oder Gewicht für den Schaltmechanismus.

Kupferkontakte: Diese leiten das elektrische Signal an die Hauptplatine des Telefons weiter.

Feder: Sorgt dafür, dass der Schalter beim Abheben des Hörers sofort in die "Off-Hook"-Position springt.

Solche Bauteile wurden oft in Wandtelefonen oder Tischgeräten verbaut, bei denen der Mechanismus besonders robust sein musste, um viele Tausend Schaltzyklen zu überstehen.
